“5-m-Siebmaschine” ohne Transportgenehmigung:

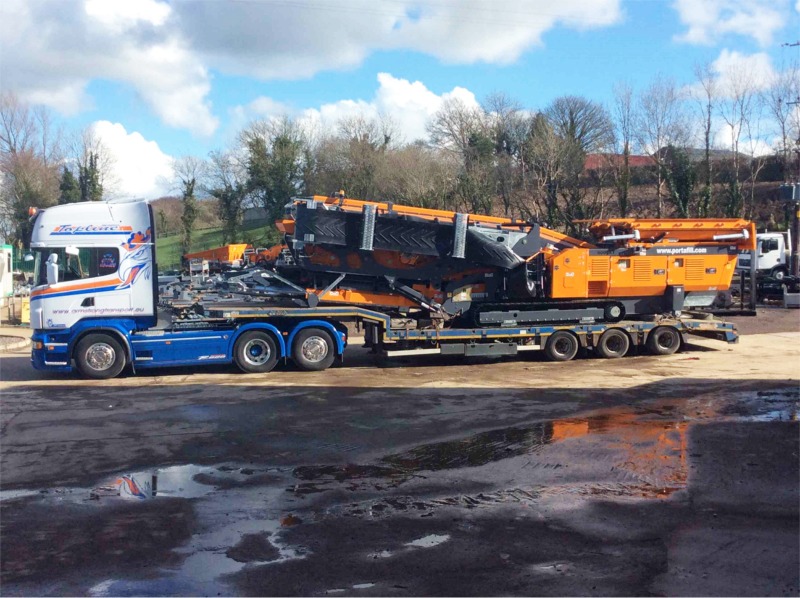

Portafill bietet mit dem Modell MS6 die einmalige Möglichkeit eine „5 m – Siebmaschine“ ohne Sondergenehmigung auf einem handelsüblichen 3-Achs-Tieflader umzusetzen; als Doppel- oder Dreidecker..

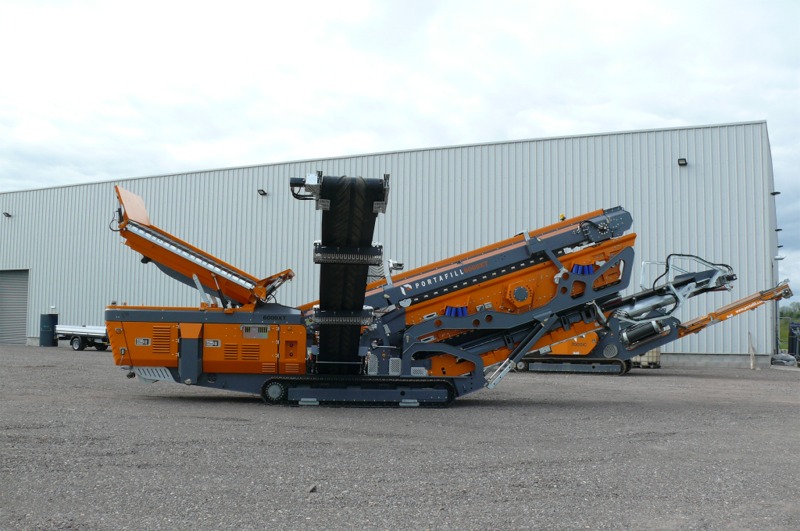

Im Gespann mit einer mobilen Brechanlage spielt die MS6 ihre Stärken voll aus. Ohne Sondergenehmigung gelangt die Maschine zum Einsatzort. Hat sie kein Sandband? Statt dieses am Siebkastenende einfach hoch zu klappen, befindet sich das Sandband unterhalb des Hauptbandes „im Bauch“ der Anlage. So wird die Transportlänge der Anlage deutlich reduziert. Schnell entfaltet sich die Anlage selbsttätig über die Hydraulik. Für den Betrieb hinter einer Brechanlage werden die Bolzen gezogen und der Trichteraufsatz weggeklappt. So wird das Siebgut bei niedriger Ladehöhe direkt zur Siebmaschine befördert. Der Aufgabegurt ist für den Transport knickbar und in waagerechte Position zu bringen. Hierdurch erfolgt Siebwechsel sicher von ebener Erde. Die Siebmaschine misst 1.200 x 4.900 mm.

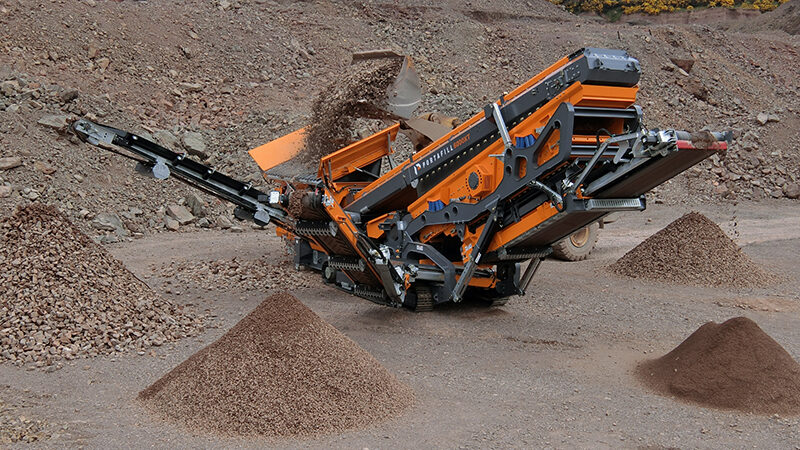

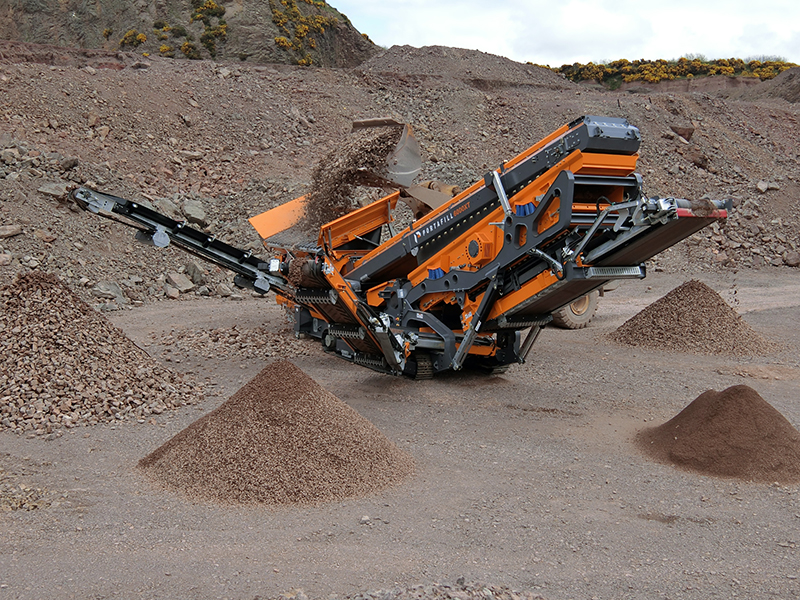

Die Aggressivität entspricht der der Portafill MR5. Für den sicheren Materialtransport auf eine Haldenhöhe von nahezu 4.000 mm sorgen die 1.000 mm und 750 mm breiten Gurte. Wird die Maschine als Dreidecker genutzt, kommt ein zusätzliches montiertes Unterdeck von 3.800 mm Länge und ein 500 mm breites Band zum Einsatz. Über die Hydraulik gelangt auch dieses Zubehör in die Betriebsposition. Für die Direktbeschickung mittels Bagger oder Radlader wird der Trichteraufsatz verbolzt. Fast 4.000 mm Aufgabebreite stehen nun zur Verfügung.
| Trichtervolumen: | 4,0 m³ |
| Aufgabebreite: | 4.000 mm |
| Aufgabegurtbreite: | 1.000 mm |
| Gurtbreiten Haldenbänder: | Seitenbänder: 750 mm Frontband: 1.000 mm Zusatzband 3-Deck: 500 mm |
| Abwurfhöhen: | bis max. 4.000 mm |
| Siebmaschine: | 2-Deck: 4.900 x 1.200 mm, jeweils 2-geteilte Längsspanner 3-Deck-Zusatzsieb: 3.800 x 1.200 mm |
| Antrieb: | Deutz Dieselmotor |
| 2-Deck: | |
| Arbeitslänge: | ca. 14.000 mm |
| Arbeitsbreite: | 13.965 mm |
| Arbeitshöhe: | max. ca. 4.968 mm |
| 3-Deck: | |
| Arbeitslänge: | ca. 13.200 mm |
| Arbeitsbreite: | 13.960 mm |
| Arbeitshöhe: | max. ca. 5.100 mm |
| 2-Deck: | |
| Transportlänge: | 11.899 mm |
| Transportbreite: | 2.300 mm |
| Transporthöhe: | 2.907 mm |
| Anlagengewicht: | 20.500 kg |
| 3-Deck: | |
| Transportlänge: | 11.899 mm |
| Transportbreite: | 2.755 mm |
| Transporthöhe: | 2.907 mm |
| Anlagengewicht: | 23.500 kg |
