CitySort Ne-Abscheider:
Metallrückgewinnung: Mobil, flexibel, wirtschaftlich!

Metalle, ob erwünscht oder unerwünscht, sind wertvolle Rohstoffe und werden zunehmend als Ertragspotential erkannt. Dient der Metallentzug bei der Herstellung mineralischer Tragschichten oder in der Holzaufbereitung häufig nur der Qualitätsverbesserung des Fertigproduktes, so ist die Metallrückgewinnung, beispielsweise in der Schlackenaufbereitung, schon heute die entscheidende Zielsetzung bei der Maschinenkonzeption.

Fakten

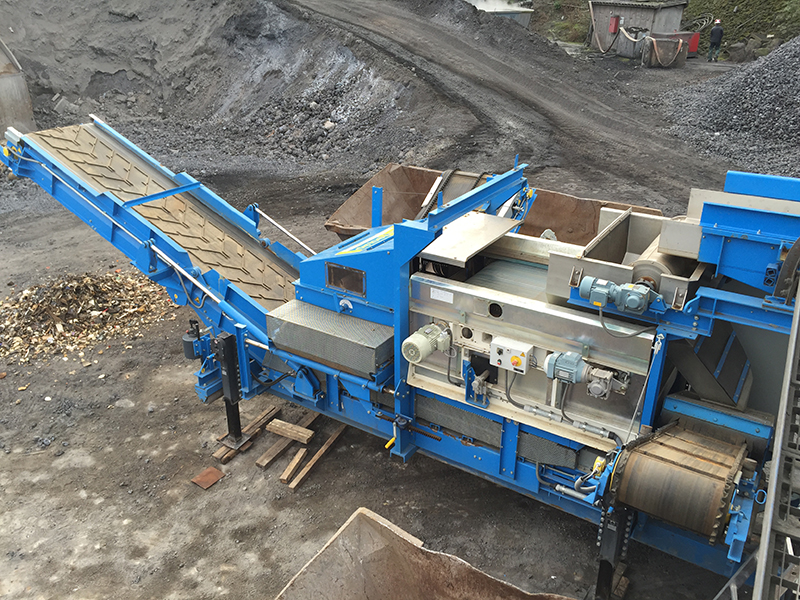

Örtlich oder zeitlich befristete Maßnahmen dürfen nicht länger zum Verzicht auf eine lohnenswerte Rohstoffrückgewinnung führen. Hierbei sind mobile Lösungskonzepte gefordert. Die Modellreihe CitySort bietet containermobile Lösungen zur Fe- und Ne-Trennung an. Die Ne-Modellreihe unterscheidet je nach Leistungsanforderung in die Größenklasse 1000 und 1500. Hierbei kann der Betrieb wahlweise rein-elektrisch (V3) oder dieselelektrisch (V4) erfolgen.

Entsprechend des Aufgabekornbandes werden Rotoren mit passender Polzahl ausgewählt. Beide Varianten sind optional mit einer Magnetscheidewalze zwischen der Aufgaberinne und dem Wirbelstromabscheider zum Abscheiden von Resteisenbestandteilen verfügbar. Bordeigene Haldenbänder überführen die sortierten Fraktionen zur weiteren Verwendung.

Technische Daten

Schwingförderrinne mit Elektromotoren
Ne-Abscheider 1.000 oder 1.500 mm breit
Schaltanlage mit SPS S7-200, IP 54
1.000 mm bzw. 1.400 mm Produktband
700 mm breites Ne-Seitenband oder 1.000 mm

Rotordurchmesser:	400 mm
Wirklänge:	209 mm
Rotordrehzahl:	2.700 U/min
Umfangsgeschwindigkeit:	57 U/min
Pole / Rotor:	Standard 6 Stück

Optionen

V4 Variante mit 30 kW Dieselmotor und 30 kVA Generator
Magnettrommel zum zusätzlichen Eisenentzug, inkl. 500 mm Austragsband

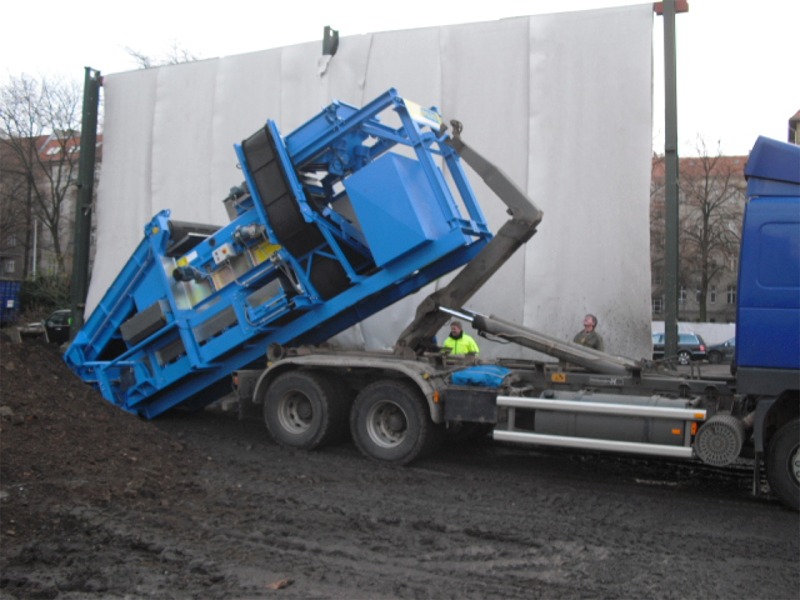

Wippfuß zur kranlosen Tieflader-Verladung

Gurtabstreifersystem
10- u. 18-poliger Rotor für feines und mittelgrobes Aufgabegut

Arbeits-/Transportabmessungen

Arbeitslänge:	10.800 mm
Arbeitsbreite:	6.950 mm
Arbeitshöhe:	4.800 mm
Gewicht Grundanlage: Zulage Generator:	8.500 kg (Modell 1000) 1.250 kg

Transportlänge:	7.600 mm
Transportbreite:	2.550 mm
Transporthöhe:	2.700 mm

Fazit

„1% Ne bei 100 t Stundenleistung ist nicht viel Masse – aber viel Geld! Schon nach 500 Betriebsstunden kommt ein sechsstelliger Erlös zusammen, mit dem ich meinen CitySort sofort bezahlen könnte. Man muss bloß zu Ende rechnen!“
